Промышленный SoM Forlinx FET1126Bx-S с низким энергопотреблением на базе Rockchip RV1126BJ
Компания Forlinx недавно представила FET1126Bx-S — системный модуль (SoM) с низким энергопотреблением, основанный на системах-на-кристалле Rockchip RV1126B (коммерческий) или RV1126BJ (промышленный). Разработанный для периферийных AI-приложений, модуль подходит для умных камер, AIoT-шлюзов и интеллектуальных систем мониторинга, где требуются локальная видеоаналитика, низкое энергопотребление и долговременная стабильность.
Новый RV1126B/RV1126BJ легко спутать с первоначальным вариантом Rockchip RV1126 — 32-битным SoC на базе Cortex-A7, анонсированным около 2020–2021 годов. Однако новый RV1126B/BJ имеет значительное архитектурное обновление с 64-битным четырёхъядерным процессором ARM Cortex-A53 (вместо использовавшегося в первоначальной версии 32-битного четырёхъядерного Cortex-A7) и более мощным NPU производительностью 3.0 TOPS (вместо 2.0 TOPS). Этот обновлённый чип только недавно начал появляться в такой продукции, как одноплатный компьютер Luckfox Aura, системный модуль Boardcon MINI1126B-P (на базе RV1126B-P), GL.iNet Comet PoE и KVM-устройства GL.iNet Comet Pro, которые все были выпущены только в этом году. Это делает SoM FET1126Bx-S одним из первых модулей, использующих промышленный SoC RV1126BJ. Компания также предоставляет для оценки базовую/отладочную плату OK1126Bx-S, которая имеет 40-контактный разъём GPIO, совместимый с Raspberry Pi.

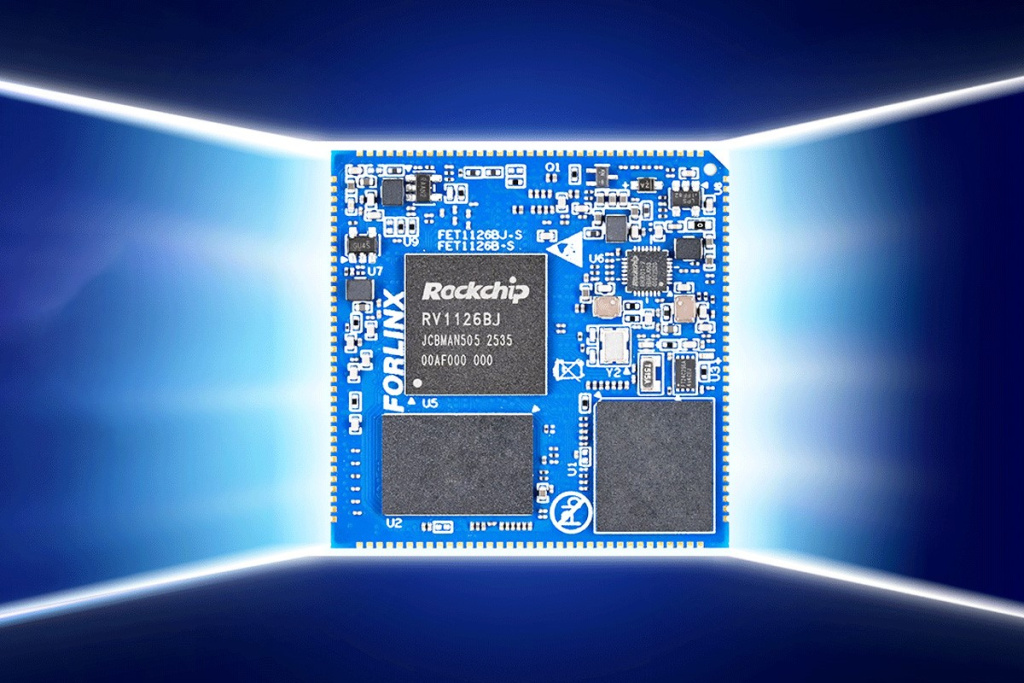

Системный модуль Forlinx FET1126Bx-S
Характеристики FET1126Bx-S:
· Система-на-кристалле (SoC) — Rockchip RV1126B (эффективный/коммерческий) или RV1126BJ (промышленный)
- ЦП — четырёхъядерный ARM Cortex-A53 с частотой до 1.6 ГГц или 1.3 ГГц (промышленный), имеющий 32 КБ кэш-памяти команд L1 и 32 КБ кэш-памяти данных L1, а также 512 КБ общей кэш-памяти L2 для Cortex-A53
- ГП — 2D-графический движок
- Видеопроцессор
· Видеодекодер — H.265/H.264 до 3840×2160 при 30 кадр/с
· Видеокодер — H.265, H.264, JPEG до 12 Мбит/с при 30 кадр/с
· Декодер JPEG
- AI-ускоритель — NPU Rockchip до 3 TOPS (INT8); поддержка TensorFlow, Caffe, Tflite, Pytorch, Onnx NN, Android NN и др.
- Процессор сигналов изображения (ISP) — 12 Мбит/с при 30 кадр/с; AI-ISP: 8 Мбит/с при 30 кадр/с, макс. разрешение 4096 x4096
· Системная память — варианты: 1 ГБ, 2 ГБ или 4 ГБ LPDDR4
· Накопитель
- Фиксированный 64 ГБ eMMC в коммерческом варианте
- Опции 8 ГБ/16 ГБ/32 ГБ eMMC в промышленном варианте
· Ввод/вывод через 237 контактов (140 контактов типа stamp-hole с шагом 1.0 мм + 97 контактов LGA с шагом 1.27 мм)
- Накопитель — карта памяти SD 3.0
- Дисплей
· 4-канальный MIPI-DSI, 1.5 Гбит/с на канал для FHD-панелей
· Параллельный цифровой видеовыход BT.656 / BT.1120 для дисплеев SD (BT.656) и HD/FHD (BT.1120) с встроенной синхронизацией
· 24-битный параллельный RGB до 1920×1080 при 60 кадр/с
· Примечание: поддерживается только один видеовыход, до 1920 × 1080 при 60 кадр/с
- Камера
· До 2x MIPI-CSI (два 4-канальных MIPI D-PHY v1.2, до 2.5 Гбит/с/канал, MIPI-CSI/LVDS/Sub-LVDS, 2×2 канала, виртуальные каналы)
· Параллельный вход камеры DVP до 150 МГц, совместим с форматами BT.601, BT.656 и BT.1120
- Аудио
· До 3x SAI (ведущий/ведомый)
· 2 дифференциальных MIC-входа
· 2 дифференциальных аудиовыхода DSM
- Сеть — Ethernet, конфигурируемый как 1x RGMII или 1x Ethernet 10/100 Мбит/с (со встроенным PHY 10/100 Мбит/с).
- USB
· 1x USB 2.0 Host
· 1x USB 2.0 / USB 3.0 DRD (OTG)
- Прочие интерфейсы ввода/вывода (до 118x GPIO, исключая внутреннее использование SoM)
· До 8x UART (макс. 4 Мбит/с; UART1…UART7 поддерживают автоматическое управление потоком)
· До 2x CAN (CAN 2.0A/B)
· До 2x SDIO 3.0
- 1x слот для SD-карты
- 1x SDIO (3.3 В)
· 1x DSMC (интерфейс хоста FPGA)
· 4x выбор кристалла
· 8- или 16-проводные последовательные режимы
· FSPI (поддержка загрузки, 1/2/4-битный)
· До 2x SPI ведущий/ведомый
· До 5x I²C (7-битный / 10-битный, до 1 Мбит/с)
· До 27 каналов ШИМ
· До 24 входов АЦП (13-битный, 2 Мвыб/с)
· Питание
- Напряжение питания — 5 В (DC)
- Мощность потребления
· Режим ожидания (без нагрузки) — 0.505 Вт
· Работа с камерой — 0.9 Вт
· Камера + 7-дюймовый MIPI-дисплей + воспроизведение видео — 1.34 Вт
· 100-% загрузка ЦП — 1.51 Вт
· Стресс-тест (ЦП + память + eMMC) — 1.97 Вт
· Габариты — 40 × 40 мм
· Диапазон рабочих температур

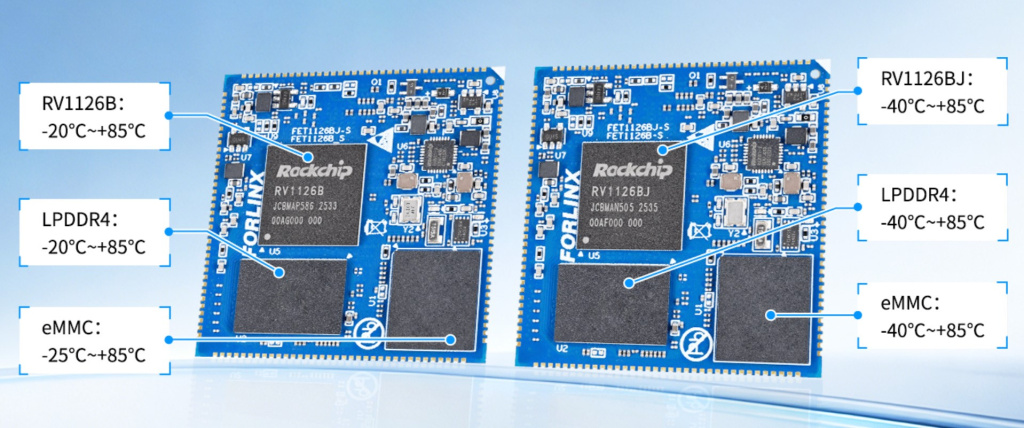

- RV1126B — от −20 до +85°C (эффективный/коммерческий)
- RV1126BJ — от −40 до +85°C (промышленный)

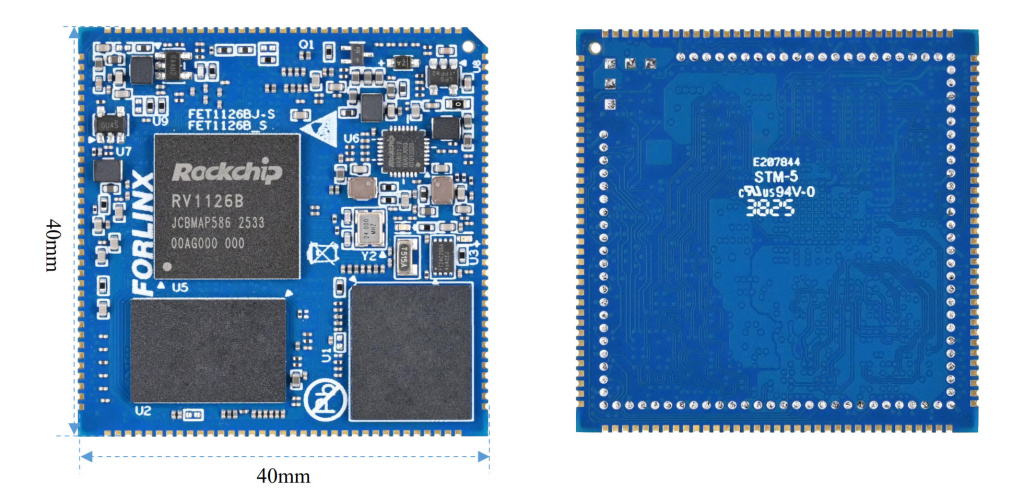

Верхняя и нижняя стороны платы модуля
Системный модуль работает под управлением Linux 6.1.141 и поддерживает перепрошивку через USB OTG или карту microSD. BSP для Linux включает в себя руководство пользователя и руководство по сборке, образы заводской конфигурации, исходный код ядра, драйверы, тестовые программы, файловую систему, инструменты для прошивки, среду разработки, а также примеры AI-алгоритмов, при этом документация, программное обеспечение и инструменты будут расширены после выпуска продукции.

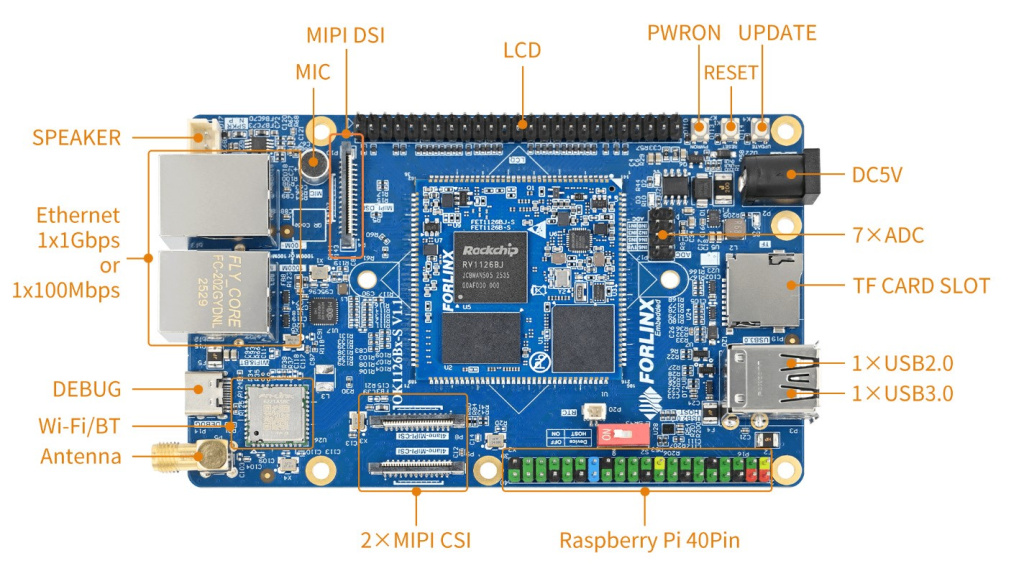

Монтажная плата Forlinx OK1126Bx-S
Характеристики:
· Системный модуль (SoM) — Forlinx FET1126Bx-S, как описано выше
· Хранение данных
- Слот для карты microSD, поддерживает до SDR104
- Интерфейс FSPI для поддержки загрузки с внешней флэш-памяти
· Дисплей
- Интерфейс LCD через штыревые разъёмы, поддерживает емкостное касание и управление яркостью подсветки
- 4-канальный интерфейс MIPI DSI, поддерживает емкостное касание и управление яркостью подсветки
· Камера — 2x MIPI CSI через FPC-разъёмы (4-канальный + 4-канальный)
· Аудио
- Выход на динамик через встроенный усилитель мощности (поддерживает внешний динамик 4 Ом / 3.3 Вт)
- До 2 микрофонов (1 на плате)
· Сетевые интерфейсы
- Ethernet
· Порт Fast Ethernet RJ45 (100 Мбит/с)
· Порт Gigabit Ethernet RJ45
· Примечание: одновременно можно использовать только один Ethernet-интерфейс из-за наличия единственного MAC
- Беспроводная связь — двухдиапазонный (2.4 ГГц и 5 ГГц) Wi-Fi 5 (802.11ac) и Bluetooth 4.2 через модуль FN-LINK 6221ASRC с одной антенной
· USB
- Порт USB 3.0 Host Type-A
- Порт USB 2.0 Host Type-A
- Порт USB Type-C для прошивки и отладки
· Расширение
- 40-контактный разъём GPIO, совместимый с Raspberry Pi, содержит 2× CAN, 2x I2C, 1x SPI, 1x UART
- 7x АЦП через 8-контактный разъём на плате
· Отладка — Преобразователь USB—UART через порт USB Type-C
· Прочее
- Поддержка RTC через внешнюю кнопочную батарейку CR2032 (разъём на плате)
- Тумблер для выбора режима загрузки
- Кнопки для сброса, включения/выключения питания и обновления
· Питание
- Напряжение питания — 5 В (разъём питания)
- Мощность потребления (включая системный модуль)
· Режим ожидания (без нагрузки) — 1.27 Вт
· Работа с камерой — 2.26 Вт
· Камера + 7-дюймовый MIPI-дисплей + воспроизведение видео — 4.66 Вт
· 100-% загрузка ЦП — 2.24 Вт
· Габариты — 120 × 75 мм
